1.项目背景

成都西讯网络技术有限公司是一家为成都部分小区和企业提供互联网服务的二级运营商，它通过租用电信、网通等大型运营商的线路，开展宽带、VoIP等业务。 对于二级运营商来说，提供可靠和高质量的服务是生存和发展的关键。银河风云经过深入的研究和分析，发现网络中带宽利用率低、NAT性能差、可靠性、 安全性不高等弊端严重阻碍了西讯网络技术有限公司业务的发展。 为了更好的保证西讯网络业务的开展，西讯网络技术有限公司对现有网络进行了升级改造。

2.用户需求分析

2.1 解决NAT环境下多出口路由选路问题

在原有的网络结构中，西讯拥有多条大型运营商出口线路，每条线路下连接着部分西讯网络客户，这样存在一个比较明显的问题， 当用户需要跨网访问网络资源时， 由于受到NAP点地理位置的局限性影响，所有网络流量都要绕道而行，极大降低了网络访问质量和带宽利用率。

2.2 提高出口设备的可靠性

西讯网络使用单台设备做网络出口，为了避免由于出口设备主要部件单点故障，造成的网络中断， 用户要求新增出口设备必须具备高可靠性的技术特点，能够实现冗余备份，以保障网络的正常运行。

2.3 为用户提供服务质量保证

西讯网络在原来的业务开展中，对不同客户的区分只是通过对接入层交换机进行二层限速来区分带宽。但是当所有用户的流量到了出口位置时， 存在互相抢占带宽资源的问题， 因此，对不同类型的用户进行速率限制和流量整形也是这次改造的又一项主要工作。

3.成都西讯网络有限公司网络改造项目

3.1 网络拓扑

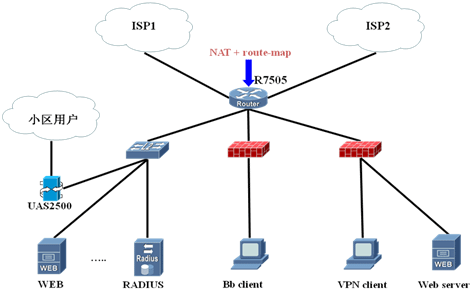

图3-1 成都西讯网络有限公司网络拓扑图

3.2 关键设备

银河风云高性能Tritium® R7600系列核心路由器 详细资料参见www.szforward.com以及产品手册

3.3 基于策略路由的NAT控制数据走向和实现线路备份

在本次网络改造中，银河风云采用基于策略路由的NAT多出口技术。实现用户在访问不同运营商网络资源时， 根据目的网段灵活选择公网地址池进行地址转换。经过运行测试，将原来跨网访问网络资源的延迟从几百毫秒降低到十几毫秒。

同时，基于策略路由的NAT具备线路备份功能，通过配合使用银河风云独有的线路检测技术，当上级运营商线路不可用或线路质量无法满足用户需求时， 对应该运营商的公网地址池将失效，用户自动使用其它可用地址池选择出口线路； 当失效出口恢复正常后，对应该运营商的公网地址池将重新启用，实现多线路之间的无缝切换。

3.4 网络出口应用QOS使带宽得到合理分配和利用

通过对西讯网络客户流量的分析和规划，在网络出口位置对来自不同类型用户的数据流进行分类，并提供不同的带宽和服务质量。 这样，不但解决了在出口位置上带宽抢占的情况，而且使总带宽有了更合理的利用和分配。

3.5 多种冗余技术提供设备可靠性

本方案中，Tritium® R7505使用双主控、双交换、双电源的冗余配置， 当主控板、交换板或电源模块出现故障时，能够自动热切换至备用主控板、交换板或电源模块上。

Tritium® R7505支持业务板卡热插拔，实现在整机不断电的情况下，进行业务板卡的扩容和更换。

Tritium® R7505支持VRRP、graceful-restart等丰富的冗余技术，为将来西讯网络的可靠性扩展提供有力的支持。

4.综述

在成都西讯网络出口改造项目中，Tritium® R7505实现了用户多出口按需选路和链路备份，同时提供精细化服务质量和电信的高可靠性保障。 银河风云深入研究二级运营商的网络特点和用户最关心的问题，有效解决了当前二级运营商所遇到的出口带宽瓶颈、策略选路、线路备份和自动切换等常见问题。
