福建闽会多运营商互联解决方案

1.项目背景

福建闽会是风云实业长期以来重要的客户及合作伙伴。2005年,福建闽会采用风云实业核心路由器Tritium® R7608作为多运营商互连节点骨干路由器。通过长时间的稳定运行,在福建闽会的业务发展过程中发挥了重要的作用。为了充分保障网络的可靠性, 在不改变原有网络结构的前提下,福建闽会于2007年增加一台Tritium®R7608和一台Tritium®R7503,实现“设备冗余热备”及“线路冗余热备”双重保险。

2.用户需求分析

2.1 支持丰富的接口类型和良好的兼容性

福建闽会与多运营商互联,由于各运营商采用设备和接口类型不同,所以出口设备要求具备OC-3/OC-12/OC-48 POS、 CPOS、E1、GE、FE及ATM等丰富的接口类型和良好的兼容性。

2.2 保障多运营商互连节点设备的可靠性

福建闽会是一家主要为多运营商和行业单位提供本地互联服务的增值型运营商。 为了保障业务的正常开展,多运营商互连节点设备必须具备电信级的可靠性。

2.3 确保单台节点设备整机故障下的业务自动切换

福建闽会采用两台设备与多运营商互联。正常运行情况下,其中一台为主用设备,承载所有业务流量, 另一台做备用设备。当主设备出现整机故障时,所有业务流量能够自动切换到备用设备,确保业务不中断。

2.4 确保与多运营商互联链路的备份与自动切换

福建闽会与多运营商之间通过双链路连接,需要做到当其中一条链路出现故障的时候,会自动切换到备份链路, 业务应用不会因链路的故障而产生中断。

3.福建闽会多运营商互联解决方案网络拓扑描述

3.1 网络拓扑

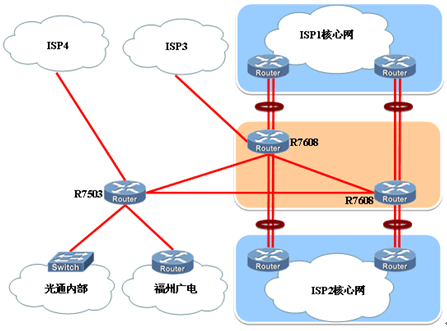

图3-1 福建闽会多运营商互联网络拓扑图

3.2 关键设备

风云实业高性能Tritium® R7600系列核心路由器 风云实业高性能Tritium® R7500系列核心路由器 详细资料参见www.szforward.com以及产品手册

3.3 TRITIUM® R7608支持丰富的业务接口类型和良好的兼容性

风云实业核心汇聚路由器Tritium® R7608支持OC-3/OC-12/OC-48 POS、CPOS、E1、GE、FE及ATM等丰富的业务接口类型,完全满足福建闽会与多运营商互联的接口需求。 在长时间的使用过程中,Tritium® R7608与Cisco、华为、H3C等主流厂商设备的接口完全兼容。具体如下表3-1所示:

表3-1 R7608与其他厂商设备互连测试表

互联节点设备 互连设备 互连接口类型 互连兼容性
R7608
GSR12000 POS OC48/SM 兼容
华为 NE80 POS OC12/SM 兼容
H3C S5600 Gigabit Ethernt/MM 兼容
Cisco 2800 E1 兼容

3.4 设备高可靠性保障网络稳定运行

在本方案中,Tritium® R7608配置双主控、双交换、双电源以及N+1散热风扇,避免了由于软件在线升级或主要部件单点故障造成的网络中断。 Tritium® R7608支持业务线卡热插拔,实现整机不断电的情况下进行业务板卡扩容和更换。 同时,Tritium® R7608支持主控RPR、SSO切换模式,支持VRRP、RSVP-FRR、Graceful-restart等冗余备份技术,充分保证关键节点的高可靠性。

3.5 丰富的路由策略机制和线路冗余网络设计

通过深入分析福建闽会现有网络状况,以及用户对网络设备和线路冗余热备的要求, 风云实业在本次扩容项目中,采用BGP策略路由实现设备故障或线路故障下的自动切换。

通过调整主/备Tritium® R7608的路由属性和转发策略,实现正常情况下,所有业务通过主用Tritium® R7608与多运营商进行数据交互。 当出现主用设备或主线路故障时,业务流量自动切换至备用设备或备用线路。

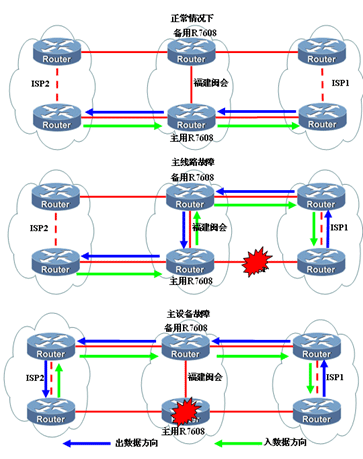

具体数据走向如下图3-2所示: 图3-2 主备切换时数据走向示意图

4.综述

在福建闽会多运营商互连的项目中,通过使用Tritium® R7608核心路由器产品,为本区域内各运营商建立了一个可靠,便捷,统一管理的互连平台。 不但满足了当前网络环境的技术需求,也为将来闽会业务的不断发展壮大提供了有力的技术保障。 作为新兴的互联网设备供应商,风云实业不仅能够为各级运营商和大型企业提供先进的端到端的网络解决方案, 而且也拥有针对中小型企业网络应用而自主开发的全系列网络产品和解决方案。 立足于扩展性、可靠性、安全性、可管理性和优异的性价比,风云实业将着眼市场、面向用户,为用户提供更优质的服务。
