1.概述
SP系列是深圳市风云实业有限公司自主开发的高可靠以太网光保护系统。SP系列分为SP5700-32XF和SP1100-24GTS两个系列，支持4组多模、单模以太网上下行链路接入保护，满足硬件、软件、主备系统的手动/自动切换模式，同时采用先进的前后散热模式与冗余热插拔电源设计，为网络串接系统提供灵活、高可靠的业务保障。
2.解决方案
2.1 关键设备
| 型号 | 描述 |
|---|---|
| SP5700-32XF-SM | SP5700-32XF-SM主机(24×10GE SFP+，内置8×10GE单模SFP+光模块插槽，2个冗余电源槽位) |
| SP5700-32XF-MM | SP5700-32XF-MM主机(24×10GE SFP+，内置8×10GE多模SFP+光模块插槽，2个冗余电源槽位) |
| SP5700-32XF-DM | SP5700-32XF-DM主机(24×10GE SFP+，内置4×10GE单模SFP+光模块插槽，内置4×10GE多模SFP+光模块插槽，2个冗余电源槽位) |
| SP1100-24GTS-SM | SP1100-24GTS-SM主机(16×1GE电口，内置8×1GE单模SFP光模块插槽，2个冗余电源槽位) |
| SP1100-24GTS-MM | SP1100-24GTS-SM主机(16×1GE电口，内置8×1GE多模SFP光模块插槽，2个冗余电源槽位) |
| SP1100-24GTS-DM | SP1100-24GTS-SM主机(16×1GE电口，内置4×1GE单模SFP光模块插槽，内置4×1GE多模SFP光模块插槽，2个冗余电源槽位) |
2.2 解决方案描述

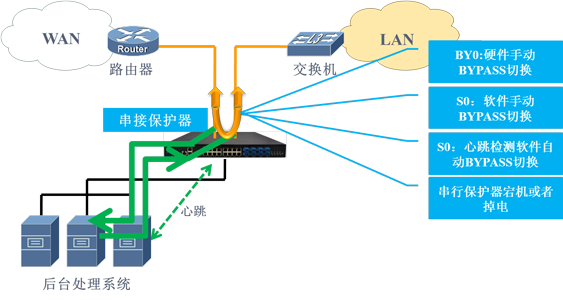

串接系统保护切换

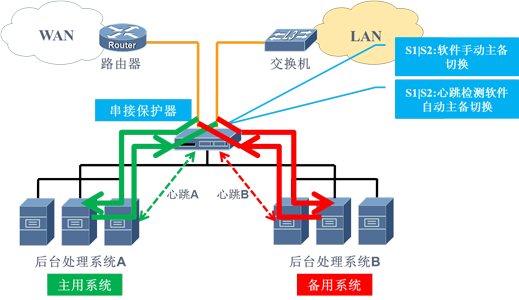

串接系统主备切换
2.3 数据处理流程
串接系统正常时下行数据流走向
1-> 2 -> 3 -> 4 1：出口路由器将下行数据发送给光保护交换机 2：光保护交换机将数据分发给服务器A 3：服务器A处理完数据交还给光保护交换机 4：光保护交换机将处理后的数据发送给用户硬件手动Bypass切换
下行数据流走向：1-> 4 触发情况：服务器硬件故障、服务器升级等软件手动Bypass切换
下行数据流走向：1-> 4 触发情况：服务器软件故障协议检测自动Bypass切换
下行数据流走向：1-> 4 触发情况：服务器软件故障串接系统主备切换下行数据流走向
1-> 2 -> 3 -> 4 1：出口由器将下行数据发送给光保护交换机 2：光保护交换机将数据分发给主服务器A 3：主服务器A处理完数据交还给光保护交换机 4：光保护交换机将处理后的数据发送给用户 服务器组A为主服务器 服务器组B为备用服务器软件手动主备切换
下行数据流走向： 1 -> 5->6->4 触发情况：主服务器A硬件故障或者软件升级等协议检测主备自动切换
下行数据流走向：1 -> 5->6->4 触发情况：主服务器A软件故障串接系统下行数据分流走向
1-> 2 -> 3 1：出口路由器将下行10G数据发送给光保护交换机 2：光保护交换机将10G数据分流给服务器组A 3：主服务器A处理完数据交还给光保护交换机3.方案特色
| 串接系统保护切换 | 串接系统主备切换 | 串接系统数据分流/保护/复制 |
| 硬件手动Bypass切换 | 软件手动主备切换 | 基于五元组负载均衡 |
| 软件手动Bypass切换 | 协议检测主备自动切换 | 分流链路/终端检测切换 |
| 协议检测自动Bypass切换 | 数据镜像复制后台分析 |
